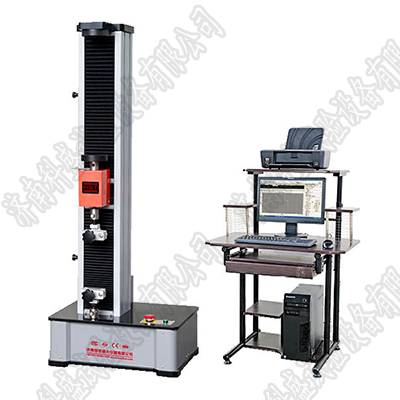

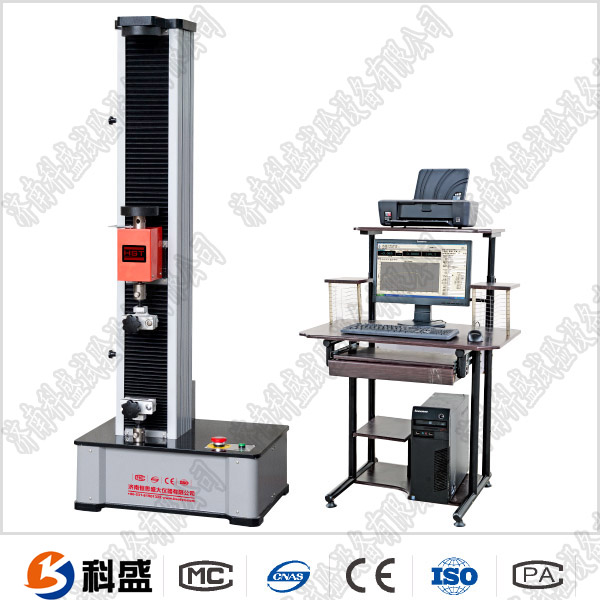

精密弹簧拉压试验机
精密弹簧拉压试验机:依据国家弹簧拉压试验机标准规定的技术要求制成,专业设计的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。试验机主机与辅具的设计借鉴了日本岛津的先进技术,外形美观,操作方便,性能稳定可靠。计算机系统通过控制器,经调速系统控制精密电机转动,经减速系统减速后通过精密丝杠副带动压盘上升、下降,完成试样的压缩等力学性能试验。
精密弹簧拉压试验机采用调速精度高、性能稳定的全数字调速系统及精密电机作为驱动系统,RMTEST控制软件作为控制系统核心,以Windows为操作界面的控制与数据处理软件,实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示,所有试验操作均可以通过鼠标在计算机上自动完成。
试验机执行标准:JB/T7796-2005弹簧拉压试验机标准、
JJF1134-2005专用工作测量机校准规范、
GB/T13634试验机检验用测力仪的校准。
精密弹簧拉压试验机产品构成系统:
1主机:大型加工中心加工,采用单臂式结构,不同于同行业内用拉力试验机改装机型。
2传动系统:由减速器、精密丝杠副及导向部分等组成。
3驱动系统:由伺服调速器及电机实现系统驱动。
4测量控制系统:精密弹簧拉压试验机的试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。
5安全保护装置:试样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。
精密弹簧拉压试验机主要技术参数:
1、铅笔弹簧拉伸试验仪样式:单立柱式
2、试验力:500N、1000N、2000N、5000N;
3、量程:0.5-100%;
试验力小读数值(N):0.01/0.1
4、试验力示值重复性相对误差:≤0.5%
5、位移分辨率:0.01mm;
6、位移测量准确度:±0.5%;
7、有效试验空间:500mm(可根据您的要求定制)
8、铅笔弹簧拉伸试验仪压盘直径:110mm
9、上下压盘平行度误差:≤0.05mm
10、上下压盘中心线同轴度误差:≤0.5mm
11、位移速度控制范围:0.01mm/min~500mm/min分档可调
12、位移速度控制精度:±0.5%;
13、试验机级别:优于1级
14、变形示值误差:≤±(50+0.15L)
15、试验机尺寸:约530*380*1500mm
16、外观:应符合GB/T2611要求
17、铅笔弹簧拉伸试验仪成套性:符合标准要求
18、保护功能:试验机有过载保护功能
19、供电电源:220V,50Hz
20、重量:约120KG
