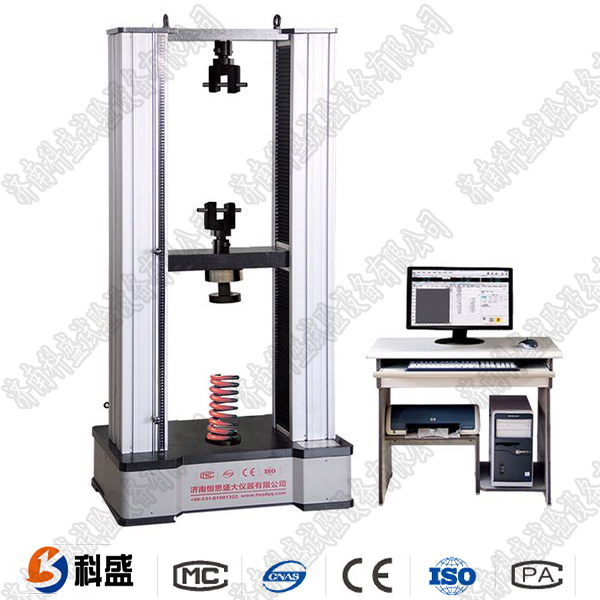

微电脑控制弹簧拉压试验机

微电脑控制弹簧拉压试验机

产品分类: 防水卷材类试验机
微电脑控制弹簧拉压试验机产品详情
产品详情

牌微电脑控制弹簧拉压试验机

微电脑控制弹簧拉压试验机 方案描述:

1.1 主机:  采用双立柱门式结构。

1.2 传动系统:由减速部分、精密滚珠丝杠幅及导向部分等组成。

1.3 驱动系统:日本松下交流伺服调速器及其电机实现系统的驱动。

1.4 测量控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。

1.5 安全保护装置:试样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。

微电脑控制弹簧拉压试验机

2.试验机的主要技术指标:

2.1 试验力: 20000

2.2 试验力有效测量范围: 800N-20000N

2.3试验力小读数值: 1N

2.4位移小读数值: 0.01mm 位移精度:

2.5 加载速度: 0.05mm/min-500mm/min(可实现无级调速及任意设定)

2.6试验机有效试验空间: 有效试验空间>600mm。

2.7压盘直径: ∮150mm

2.8 保护环节: 移动横梁位置保护(限位)、试验力超过额定载荷的10%保护、快速破断停机保护、驱动系统过流自动保护;

2.9显示方式: 采用计算机屏幕显示,WINDOWS XP操作平台,屏幕显示试验力、位移、横梁移动速度、试验机工作状态、试验力-位移曲线以及各种下拉菜单等,人机对话方式,便于操作。

2. 2.10 微电脑控制弹簧拉压试验机主要性能:

⑵ 动清零:试验力、位移、根据需要随时清零;

⑵自动换档:采用高速AD及DSP技术,全程200000码的分辨率。

⑶自动校准:能自动实现试验力示值的准确度标定;

⑷ 控制方式:可以实现试验力、试验速度、位移等多种控制方式,具有以下功能:

a) 设定试验力P,检测弹簧的变形量F。

b) 设定变形量F,检测弹簧的试验力P。

c) 设定试验力P,检测弹簧的剩余高度H;

d) 设定弹簧的剩余高度H,检测弹簧的试验力P;

e) 多可以设置十个检测点(可以设定进回程检测)。

f) 弹簧变形量的检测以工作压盘接触弹簧为准,此时试验力应有反应,试验力(即初始力)的大小任意设定。

g) 由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响位移的精度。

⑸上下压盘位移自动控制对零;

⑹上下压盘高速碰撞传感器保护;

⑺具有过载自动停机功能;

⑻中横梁的位置显示数,在更改以前可记忆;

⑼具有按位移或负荷为条件任意定位的功能

⑽使用特定传感器,消除压盘四角误差,使弹簧在压盘

内任意位置检测的结果一直、重复性能好。
