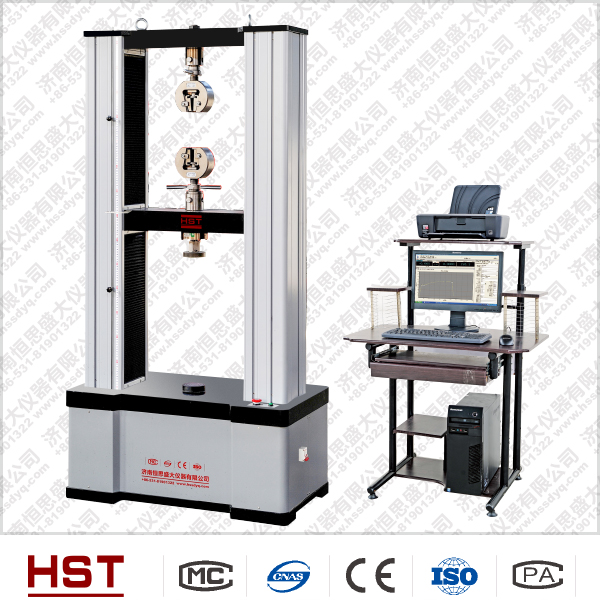

金属材料拉伸万能试验机

金属材料拉伸万能试验机  产品详情 多用脚手架扣件试验机 金属材料拉伸万能试验机产品简介：该机主要用于金属和非金属材料拉伸、压缩、弯曲等常规性能试验，测量RP、Rt、ReH、ReL、

多用脚手架扣件试验机 金属材料拉伸万能试验机

产品简介：该机主要用于金属和非金属材料的拉伸、压缩、弯曲等常规性能试验，测量RP、Rt、ReH、ReL、Rm、E等性能参数。配备相应的附件，还可以按GB/T5027及GB/T5028金属薄板塑性应变比（r值）及硬化指数（n值）试验；按GB/T4338高温拉伸试验。主机采用单空间，框架结构为双立柱双丝杠门式结构。调速系统安装在工作台下部,下空间做拉伸，压缩，弯曲、剪切试验（试验空间可根据客户需求定制成双空间）。横梁无级升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。采用交流伺服驱动器（进口）和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。

技术参数1、采用力传感器实现对试验机试验力的无惯性测量试验力测量范围：2～100%FS（连续全量程测量FS传感器量程）1～50kN、2、试验力测量误差：1%精密级3、试验力值显示：计算机屏幕显示直读数。4、采用光电编码器测量两钳口间位移，位移值由计算机屏幕显示。5、位移分辨率：0.01mm6、位移量程：600mm7、测量误差：±0.5%FS8、采用位移计测量扣件另一侧变形9、位移分辨率：0.01mm10、位移量程：10mm11、测量误差：±0.1%FS

主要功能及特点1、 符合GB15831-2006等多种常用国家试验标准；2. PCI总线标准，微机自动识别和安装，做到“即插即测”；3. 软件运行在Windows98/2000/XP操作系统；VC++语言编程。4. 电子测量系统无电位器等手调元件，保证互换性，方便维修更换；5. 内建大规模CPLD可编程器件，具备高速运算能力，实时处理数字信号；6. 自动调零，传感器全量程测量，无须换档7. 实时记录、动态显示试验曲线，并且实时展宽显示量程；8.控制方式、控制速度随意设定，无切换冲击；9. 试验过程可以动态切换控制模式、无级变速、平稳过渡；10.提供可编程自动试验程序，可以创建、修改、保存自动试验程序及其参数，例如扭转各个加载阶段。11. 采用人机交互方式分析计算被试材料的机械性能指标。12. 采用标准数据库管理试验数据，支持批量试验；

技术参数：

技术指标/试验机型号

K-100

特点

采用伺服系统（进口）和伺服电机，全数字化测量控制系统

大试验力（kN）

100

主机刚度（kN/mm）

300

主机精度

主机所有重要零部件均采用日本进口大型加工中心加工，保证试验机的精度

精密滚珠丝杠精度

16μm/300mm E级所有精密滚珠丝杠副均为磨削加工

试验力测量范围

大试验力的2%—100%/0.4%—100%

试验力准确度

优于示值的±1%（精密级为±0.5%）

试验力分辨力

大试验力的1/500000

变形测量范围

0.2—100%FN

变形测量准确度

在引伸计满量程的0.2%—100%范围内，优于示值的±1%（精密级为±0.5%）

位移分辨力

0.001mm

力控速率控制范围

0.005—5%FN

力控速率控制精度

速率<0.05FN/s时，为±2%设定值以内；速率≥0.05FN/s时，为±0.5%、±1%设定值内

变形速率控制范围

0.005—5%FN

变形速率控制精度

速率<0.05FN/s时，为±2%设定值以内；速率≥0.05FN/s时，为±0.5%设定值内

位移速率控制范围

0.001mm/min—500mm/min无级，任意设定

位移速率控制精度

速率<0.01mm/min时，设定值在±1%以内；速率≥0.01mm/min时，设定值在±0.2%内

恒力、恒变形、恒位移控制范围

0. 5—100%FN/s

恒力、恒变形、恒位移控制精度

设定值在≥10%FN时，设定值的±0.01%以内；设定值＜10%FN时，设定值的±1%以内

拉伸行程（mm）

600

试验空间宽度（mm）

600

主机外形尺寸（mm）

1010×750×2210

附具形式

标配楔形拉伸附具、压缩、弯曲附具及用户提出的其他附具

电控系统安装方式

底置式

质量（kg）

1100

电机功率

1.5

整机形式

落地式
