裸电线扭转试验方法

适用范围：

规定了裸电线扭转的试验设备、时间制备、测量步骤、试验结构及评定等。

适用于测定标称直径d为0.300mm-10.00mm的铜、铝及其合金、双金属线等圆截面导体及特征尺寸a≤20.00mm的异性截面导体的扭转性能。

是将规定长度的试件，以其自身的轴线为中线扭转，直至断裂或达到规定的扭转次数为止。

裸电线百富策略白菜网满足要求：

夹头：

A、夹头硬度

   夹头应具有足够的硬度，夹持钳口的硬度为55 HRC-65 HRC。

B、夹头位置

    夹头应保持在一轴线上，对试件不增加任何弯曲力，不应妨碍由试件引起的夹头之间长度的变化，并与试件的扭转轴线重合。

C、旋转夹头

   旋转夹头应能绕试件轴线双向旋转，旋转夹头的转速应可调，转速均匀稳定。

D、定位夹头

   定位夹头能沿轴向移动调节两夹头间的距离，当旋转夹头转动时不产生任何角度的偏转。定位夹头上能施加一定的负荷，使扭转的试件始终处于平直状态。

E、扭转机

  扭转机应配备测量两夹头间标距长度的刻度尺，并能自动记录和控制扭转次数。

裸电线扭转试验步骤：

1、夹头定位

    应根据试件尺寸，确定试件的原始标距长度，调整定位夹头，使两夹头间的距离等于原始标距长度。

2、负荷

    在定位夹头上挂上祛码，使试件刚能拉直，这时试件所受的拉力应不大于试件拉断力的2%。

3、试件定位

    装上试件，确信试件的轴线与夹具的轴线重合后，夹紧夹具。

4、扭转速度

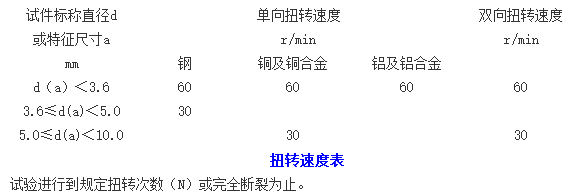

    除非另有规定，否则应按表1所列有关材质的试件直径选用相应的扭转速度，其偏差应控制在规定转速的士10%以内。转速应均匀稳定，注意防止试件可能产生的热影响试验结果。

5、扭转方式

单向扭转:试件绕自身轴线向一个方向均匀旋转360。作为一次扭转，扭转至规定次数或试样断裂。

双向扭转:试件绕自身轴线向一个方向均匀旋转360“作为一次扭转，扭转至规定次数后，向相反方向旋转相同次数或试样断裂。

    扭转方式的选择见相应的产品标准规定。
