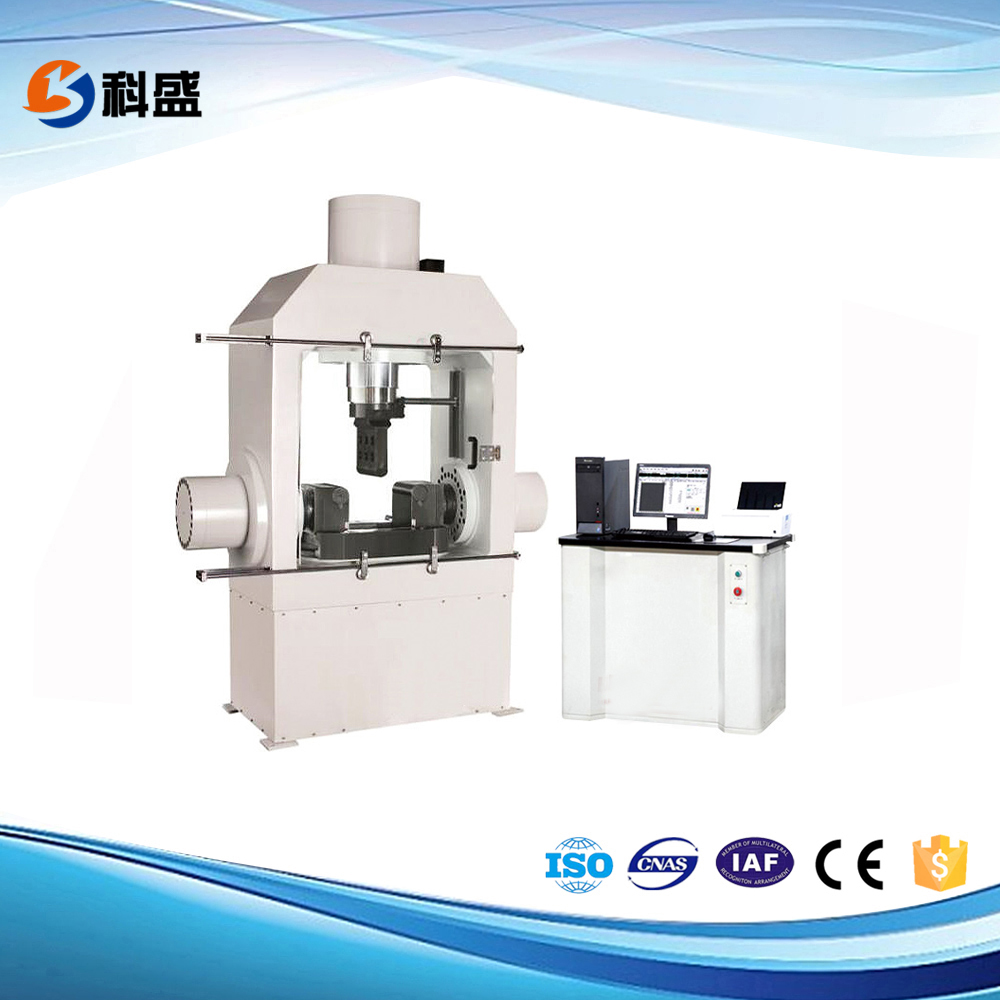

微机控制连续弯曲试验机
微机控制连续弯曲试验机:是我公司运用德国西门子控制系统作为控制核心、配以负荷、位移等数据采集系统组合而成的新一代微机控制板材连续弯曲试验机。该机主要用于金属板材的冷弯曲试验，符合GB/T232-2010《金属材料弯曲试验方法》等相关国家、行业标准及其它国际标准要求的理想检测设备。
■ 测量系统主要采用优质电子器件制造，采用计算机总线插卡式设计。系统具有自动清零、连续全程测量。
■ 适用于各种金属板材的冷弯曲等试验，符合GB/T232-2010等相关标准。主机采用三缸柱式或三缸框架式结构。
■ 自动采集处理试验数据并进行试验结果可分析。
■ 试验力，位移等数据可在各自的窗口动态的显示。自动绘制应力-时间，力-位移等曲线，自动存储或再现试验数据，打印多种试验报告。具有试验力速度动态显示，动态显示当前的所加试验应力速度。动态显示当前的活塞位移速度。试验结果可多种储存方法。
■ 测量结果计算机屏幕实时显示。弯曲角度可以在0°-180°之间任意调整并通过计算机显示、可以控制弯曲角度。可作单根或成组试样试验。
■ 采用windows平台下的能满足现代工程力学材料试验的中文软件包。
■ 具有多种保护功能，包括。活塞行程保护、急停保护、过载保护、安全防护网人身安全保护等。
■ 根据用户检测要求配置弯芯及支辊。
微机控制连续弯曲试验机主要技术参数:
|
规格型号 |
WBW-500 |
WBW-1000 |
WBW-2000 |
|
轴向油缸大输出力kN |
500 |
1000 |
2000 |
|
水平向油缸大输出力kN |
250×2 |
500×2 |
1000×2 |
|
试验力测量范围 |
4-100% |
||
|
弯曲角度 |
0°—180° |
||
|
水平支辊间距离mm |
0-240 |
0-300 |
360 |
|
水平活塞位移量mm |
120×2 |
150×2 |
180×2 |
|
水平活塞位移速度mm/min |
10-200×2 |
||
|
支辊面矩地面高度mm |
1100 |
||
|
轴向活塞位移量mm |
190 |
210 |
240 |
|
压辊（弯心）长度mm |
140 |
180 |
220 |
|
下支辊高度mm |
＞190 |
＞210 |
＞240 |
|
压头、压辊系列 |
根据用户实际需要而定 |
||
|
试样尺寸mm |
长：≤450 宽：≤50 厚：≤20 |
长：≤500 宽：≤50 厚：≤40 |
长：≤550 宽：≤50 厚：≤70 |
|
弯曲支辊尺寸mm |
φ30×180 |
φ36×200 |
φ40×240 |
|
主机外形尺寸mm |
1900×700×2150 |
2100×800×2400 |
2450×1050×2550 |
|
油源外形尺寸mm |
1100×600×850 |
||
|
总功率kW |
12 |
15 |
18 |
|
整机重量kg |
约6500 |
约8000 |
约11000 |
